Особенности архитектурного макетирования

Начало истории макетирования практически совпадает с моментом появления строительства. Именно тогда возникла необходимость в изготовлении объемных моделей разрабатываемых строений. Археологами были обнаружены миниатюрные модели жилых строений и храмов во время проведения раскопок захоронений времен Древнего Египта. Тогда они использовались во время проведения погребальных обрядов.

Создавались макеты и в Античной Греции. При этом применялись они уже для оценки проекта будущего строения. Расцвет макетирования приходится на эпоху Возрождения. Одним из самых сложных и детализированных является макет собора святого Петра в Риме. Его длина превышает 7 м. Именно в это время макетирование стало инструментом привлечения внимания. Изображения моделей строений, кораблей и других объектов часто встречаются на шедеврах живописи тех лет.

Все грандиозные проекты не обходились без моделей будущего объекта. Петр I не только ценил это мастерство, но и сам обладал навыками хорошего макетчика. Еще во времена Древней Руси при возведении храмов активно использовались их модели. Этот факт подтверждается многочисленными изображениями тех лет. В XVIII-XIX веках макеты имели большое значение в строительстве. Уже тогда создавались сборно-разборные модели объектов, отличающиеся высокой детализацией.

Также макетирование все чаще стало применяться в инженерном деле. Наиболее ярким примером этого является модель моста через реку Нева, изготовленный Кулибиным. Сегодня макеты позволяют решать несколько важных задач:

• для раскрытия идеи архитектора во время прохождения градостроительного совещания;
• в рекламных целях;
• для привлечения новых инвесторов;
• в виде уникального подарка.

Основные инструменты макетирования

Все инструменты, используемые для создания макетов из различных материалов, можно разделить на несколько групп:

• измерительно-разметочные – угольники, линейки, шило, циркули и т.д.;
• строгальные – рубанки;
• для сверления – сверла для станков, ручных и электрических дрелей;
• для резки – ножи и стамески;
• для отделки – наждачная бумага, напильники;
• распиловочные – ножовки и пилы;
• для механической обработки – различные виды станков;
• вспомогательные – краски и клеевые составы.

Приемы изготовления моделей объектов

Высокая популярность картона и плотной бумаги в макетировании объясняется удобством работы с ними. При этом они обладают необходимой жесткостью, чтобы воплотить в жизнь творческие идеи. Сегодня специалистами используется несколько приемов, с помощью которых бумаге придается практически любая форма:

1. Для склеивания криволинейной поверхности бумагу предварительно пропускают через предмет цилиндрической формы, например, карандаш.
2. Для создания тел вращения сначала их развертка в вертикальной плоскости делится на полосы шириной от 3 до 5 мм. Затем с помощью маетного ножа на листе выполняется разрез на треть от его толщины. Крайне важно в этот момент не сделать сквозной разрез. Благодаря этому материал приобретает дополнительную жесткость.
3. Для изготовления жесткого пространственного каркаса в модели объекта либо полых геометрических фигур, применяются Г-образные и П-образные элементы в сечении. Именно они способны обеспечить максимальную жесткость.
4. Чтобы избежать появления на ребрах и гранях заломов либо искривлений, по линии будущего сгиба следует сделать надрезы со стороны образования внешнего ребра.

Как изготовить сложные бумажные формы?

Для создания макета высокого качества важно следить, чтобы мест склеивания было как можно меньше. Также они не должны попадать на грани и выступающие углы. При изготовлении объемной модели из бумаги рекомендуется использовать следующий алгоритм действий:

1. Разрабатываются чертежи граней. На этом этапе необходимо проявить максимальную внимательность, так как от точности чертежей во многом зависит качество всего макета.
2. На основе чертежа изготавливается трафарет. Для решения поставленной задачи чертеж накладывается на лист картона имеющего высокий показатель плотности. Затем вершины многоугольника прокалываются шилом либо иголкой. Все проколы соединяются остро заточенным карандашом.
3. При выборе материала для изготовления модели необходимо исходить из ее размеров. Если макет имеет средние размеры, то отлично подойдет чертежная бумага. Для больших моделей лучше использовать материалы с более высоким показателем плотности.
4. Изготавливается необходимое количество заготовок. Для этого трафарет накладывается на материал и в вершинах многоугольника делаются проколы, после чего они соединяются с помощью карандаша.
5. Вырезая детали, необходимо оставить на них поля для склеивания шириной 0,3-0,5 мм.
6. Заготовки аккуратно сгибаются по проведенным линиям. Длинные сгибы (свыше 80 мм) выполняются с помощью линейки.
7. Если на модели присутствует большое количество острых углов, то уголки наклеек следует подрезать.
8. Когда все детали модели будут изготовлены, можно приступать к их склеиванию.

Архитектурное макетирование

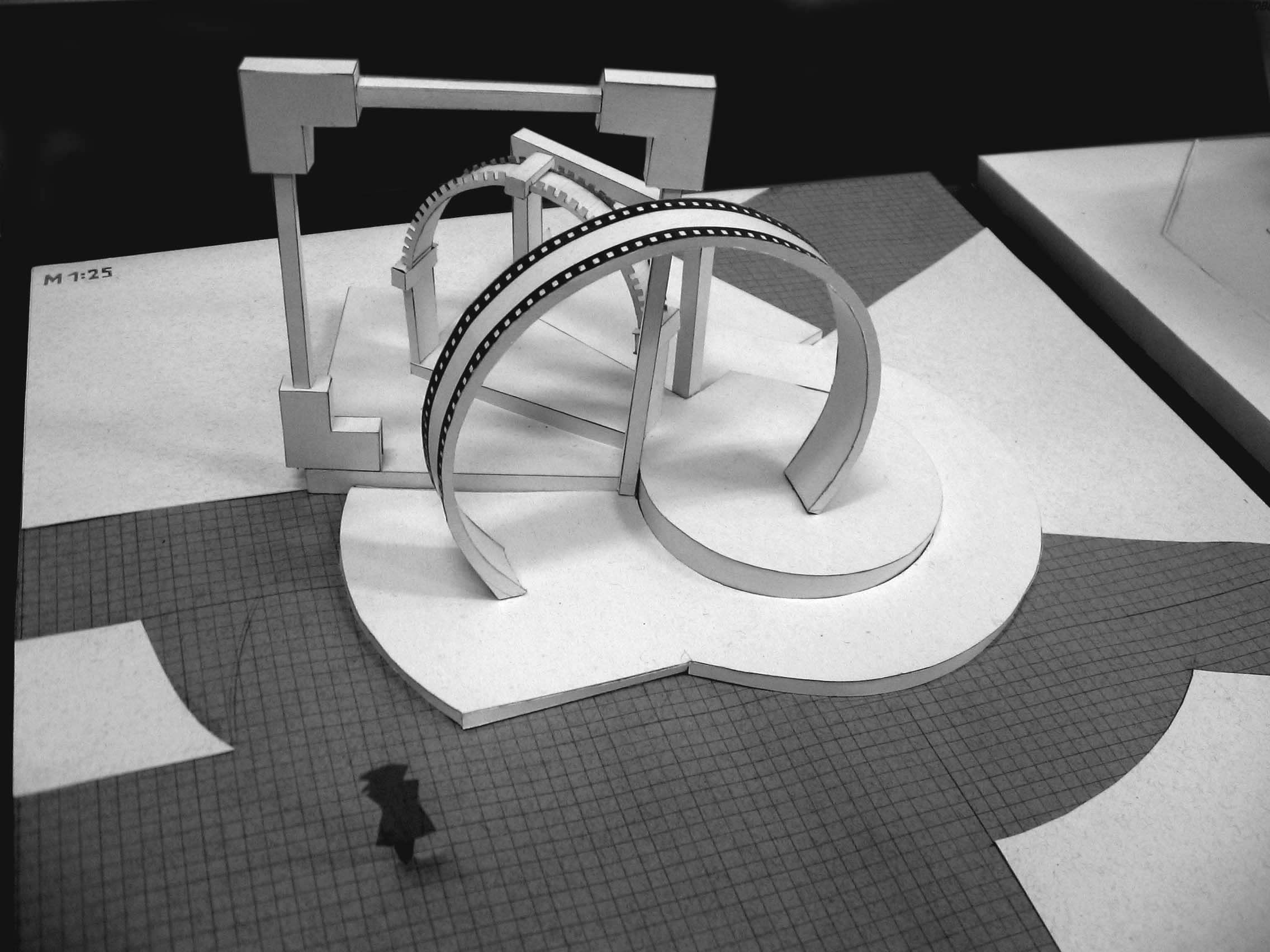

Архитектурный макет представляет собой объемно-пространственную модель существующего либо проектируемого объекта, созданную в уменьшенном масштабе. Принято выделять несколько типов макетов:

1. рабочий – используется в процессе обучения или работе архитекторов;
2. демонстрационный – изготавливается из материалов высокого качества и является хорошим дополнением к пакету проектной документации;
3. экспериментальный – чаще всего для его изготовления используются нестандартные материалы, например, сотовый поликарбонат.

Архитектурные макеты классифицируются на несколько групп в зависимости от различных характеристик: масштаба, степени механизации, по виду отображаемых объектов и т.д. Чтобы более точно передать масштабы проектируемого объекта, макет оснащается фигурками людей и транспортных средств, архитектурными формами небольших размеров, кустарником и деревьями.
